Un localisateur de sonde de canalisation est un récepteur électromagnétique qui capte le signal émis par la sonde montée sur une caméra d'inspection ou poussée dans un conduit. Il permet de suivre le tracé d'un réseau enterré et de repérer la position de la tête d'inspection sans ouvrir la chaussée.
Qu'est-ce qu'un localisateur de sonde de canalisation ?
Une caméra d'inspection ne sert à rien si l'opérateur ne sait pas où passe le réseau. La sonde est un petit émetteur placé en tête de caméra ou monté sur un flexible. Elle diffuse un champ électromagnétique dans le sol, autour du point où elle se trouve.
Le localisateur est le récepteur qui capte ce champ. L'opérateur marche au-dessus du tracé, appareil en main : l'écran indique la direction du signal et la position de la sonde par rapport à son axe. On parle aussi de détection de sonde, de repérage de réseau ou de traçage de canalisation.
La méthode s'applique aux canalisations visitables ou non : assainissement, eaux pluviales, branchements, fourreaux, gaines de ventilation. Elle complète le relevé topographique, elle ne le remplace pas. Le repérage reste une opération de terrain, à valider par un contrôle croisé.
- La sonde émet, le localisateur reçoit : les deux doivent fonctionner sur une fréquence compatible.
- Le repérage donne un tracé et une position, pas un plan coté au centimètre.
- Sur un réseau complexe, recoupez plusieurs passages avant de marquer au sol.
Comment repère-t-on une canalisation sur le terrain ?
Le repérage se fait en marchant. La sonde est introduite dans le conduit, le localisateur est tenu à hauteur de hanche ou le long du corps. L'opérateur avance par balayages successifs jusqu'à trouver le signal.
Une fois le signal trouvé, il affine. Le point de signal maximal correspond en général à la verticale de la sonde. Il marque le sol à la bombe ou au piquet, relève la profondeur indiquée par l'appareil, puis reporte la cote sur le plan ou la photo de chantier.
Cette étape conditionne le reste du chantier. Un branchement mal repéré, c'est un terrassement inutile, un regard cassé ou un réseau voisin touché. Le localisateur sert d'abord à éviter ces coûts.
- Vérifier que la sonde et le localisateur travaillent sur la même fréquence.
- Balayer perpendiculairement au tracé supposé pour capter le premier signal.
- Affiner jusqu'au maximum, puis contrôler de part et d'autre du point.
- Marquer le sol et noter la profondeur affichée à cet endroit.
- Reporter les points sur un plan ou un relevé photo.
- Consulter les réseaux déclarés avant tout terrassement (procédure DT-DICT).
À quoi ressemble un localisateur de sonde ?

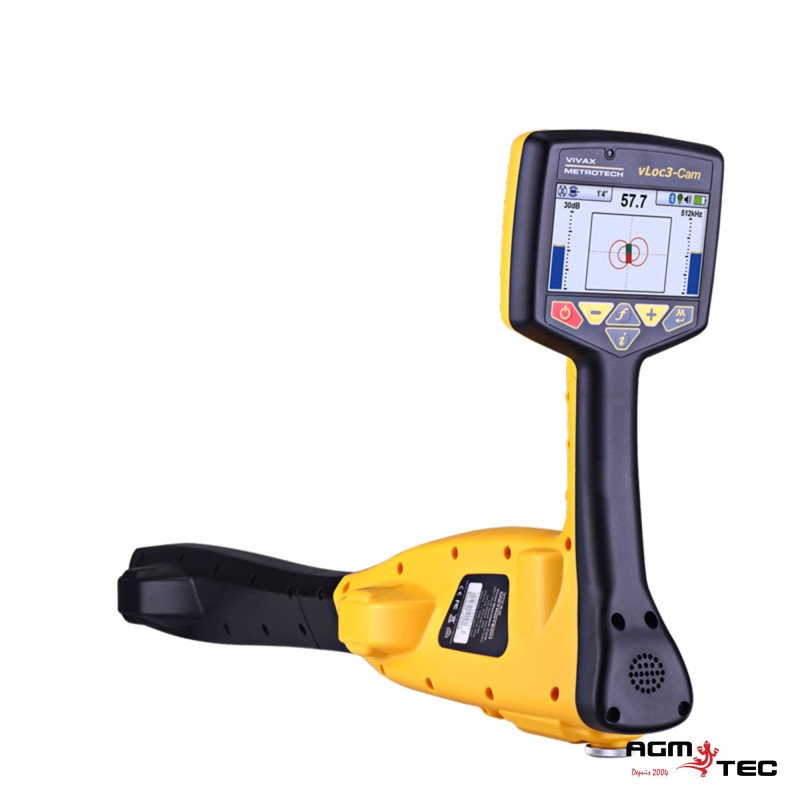

Le vLoc3-Cam est un récepteur portable : un écran graphique en haut, une poignée de portage, un coffret contenant l'électronique et un haut-parleur. La photo ci-dessous montre la face avant de l'appareil, avec son écran de mesure et ses touches de fonction.
L'écran sert de repère visuel quand le bruit du chantier couvre le signal sonore. Il affiche la fréquence reçue, la force du signal et la position de la sonde par rapport à l'axe du récepteur. Le haut-parleur permet de suivre l'évolution du signal sans quitter le sol des yeux.
Le geste reste simple : on tient, on marche, on lit. La difficulté n'est pas dans l'appareil, elle est dans la méthode. La lecture conjointe de l'image caméra et de la position au sol évite les erreurs de plan et les percements inutiles.
Quels professionnels utilisent un localisateur de sonde ?
Le besoin n'est pas le même selon le métier, mais la question de départ est toujours la même : où passe exactement ce réseau ?
Un plombier cherche un branchement avant de creuser. Une collectivité veut localiser un raccordement sur son réseau. Un bureau d'études a besoin d'un relevé à reporter sur un plan. Une entreprise de TP veut sécuriser un terrassement.
| Intervenant | Ce qu'il cherche à savoir |
|---|---|
| Plombier | Où passe le branchement avant de creuser |
| Syndic, bailleur | Où intervenir sans ouvrir toute la cour |
| Collectivité | Position d'un raccordement sur le réseau public |
| Bureau d'études | Relevé à reporter sur un plan de récolement |
| Entreprise de TP | Réseaux enterrés avant ouverture de fouille |
